円偏波への変換

円偏波変換器 Circular polarizer

人工衛生などの通信では、人工衛星が回転し偏波面の固定ができないことなどから、円偏波による通信が用いられます。 たとえば BS放送では、右旋円偏波が使われています。また、右旋回と左旋回のマイクロ波は一つのアンテナから同時に発信できるとともに、 受信アンテナにより分離できるので、混信防止のためにこの 2つの円偏波が使い分けられることがあります。
円偏波はプラズマ励起においても有用です。磁界を印加したプラズマでは、らせん運動となるため、らせん運動の回転方向と偏波の回転方向を一致させれば、効率的に電子の加熱が可能なことは容易に想像できます。
そこで、円偏波を作れるかどうかシミュレーションで確認してみました。円偏波を伝送するためには矩形型の導波管ではなく、円形導波管が必要です。この円形導波管の内部に何か細工をしてやって円偏波を作り出します。 この方法は、いくつかありますが、最も簡便な方法の一つに 1/4λ 波長板を差し込むという方法があります。 これは、円形導波管の中に直線偏波の偏波面とは 45°傾いた角度に誘電体を入れてやる方法です。 1/4λ だからといっても、長さが 1/4λ というわけではなくて、もう少し長いです。この誘電体の形状は、いろいろ試行錯誤しましたが、最終的には梶本セラミックスさんにご教授頂きました。
そこで、その結果を GIFアニメの動画で示します。シミュレータは COSMOL マルチフィジックスを使いました。 誘電体の挿入角度で左旋回、右旋回と作り分けることができることが分かると思います。なお、この状態では設計に改良の余地があります。 よく見てみると、マイクロ波が波長板の前後で反射を生じ、入射側に定在波が発生し、入射電力の偏波面も傾くことがわかります。マイクロ波の電力使用の場合は、波長板での反射は簡単な方法で回避できるので、あまり問題ではありません。 また、出力側では、シミュレーションの問題ですが、ポートでも反射が生じ後半部分で反射波が観測されます。

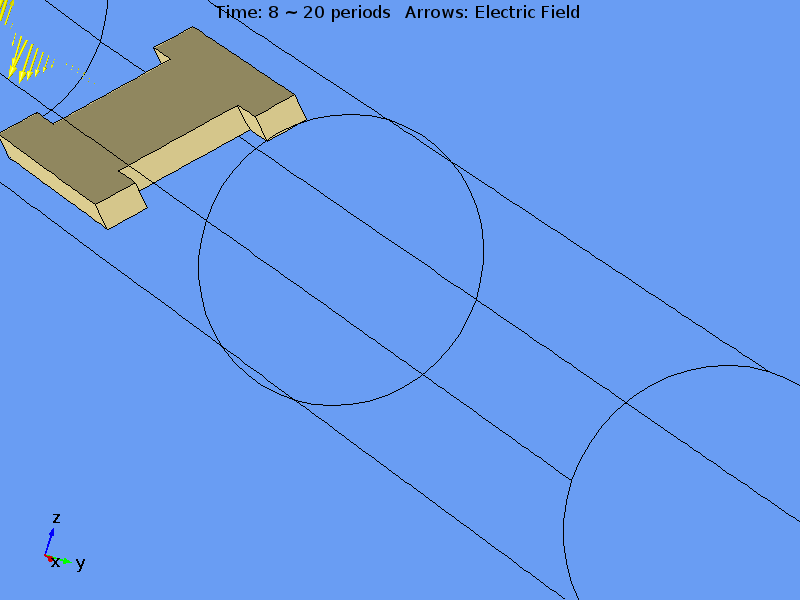

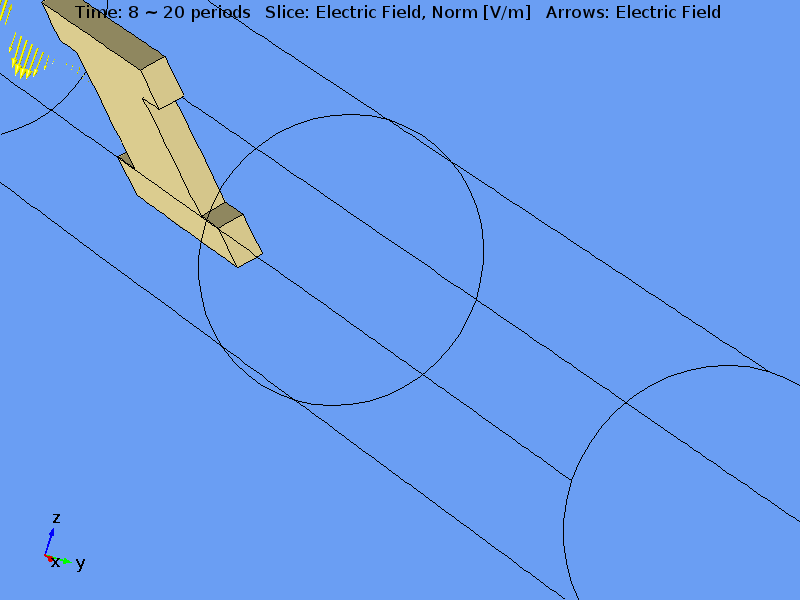

1/4λ波長板を使った円偏波変換器のシミュレーション画像01 1/4λ波長板を使った円偏波変換器のシミュレーション画像02

図1:1/4λ波長板を使った円偏波変換器のシミュレーション画像
(Figure 1. Simulation animation of Circular polarizer by COMSOL Multiphysics)
Frequency is 2.45GHz. Circular waveguide with 1/4lambda plate is used.

光学異性体の合成において、円偏波の右旋回、左旋回でその生成速度が制御できるのではないかという話は、一昨年学会で発表され、その効果は研究者の関心の一つになっています。この制御が可能になると、医薬品製造などで生成速度と純度を飛躍的に上げることが可能になります。 弊社では、こうした化学反応アプリケータ試作も承っております。

円偏波変換器のご相談は、042-546-4811(お電話)または、お問い合わせまでお願い申し上げます。
